Zinkung: welche Zinken für welche Ecke, und wie man sie einteilt

Was ist eine Zinkung, und wer ist Zinken, wer Schwalbe?

Eine Zinkung ist eine Eckverbindung zweier Bretter, bei der beide Teile abwechselnd vorspringende und ausgesparte Abschnitte tragen, die genau ineinanderpassen. Weil die verleimte Fläche groß ist und die Teile formschlüssig sitzen, zählt sie zu den festesten Verbindungen des Möbelbaus. Sie ist zugleich die aufwendigste: Jede Ecke verlangt zwei passgenau gesägte und gestemmte Gegenstücke.

Bei der Schwalbenschwanzzinkung trägt das eine Brett trapezförmige Schwalben, das andere die Zinken, die zwischen sie greifen. In der Werkstatt heißen die beiden Teile deshalb Schwalbenstück und Zinkenstück. Die schrägen Flanken verriegeln die Ecke: Gegen die Richtung, in die sich die Schwalben weiten, lässt sie sich nicht mehr abziehen, gefügt wird sie nur quer zur Brettfläche. Bei der Fingerzinkung dagegen sind alle Flanken parallel, beide Teile lassen sich vor dem Verleimen in jeder Richtung wieder trennen. Ein enger Verwandter ist die Gratung, bei der eine einzelne Schwalbe als Leiste in eine Gratnut geschoben wird; sie verbindet Bretter T-förmig, etwa einen Boden mit einer Seitenwand. Wie sich Zinkung, Zapfen, Dübel und Blattung im großen Bild der Verbindungstechnik ergänzen, ordnet das Dossier Holzverbindungen ein.

Offene Zinkung: wenn die Ecke zeigen darf

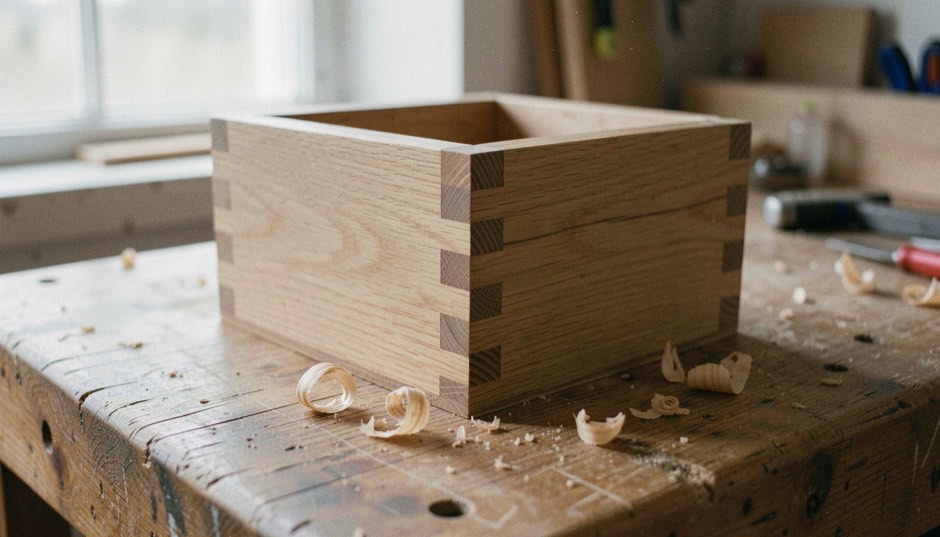

Bei der offenen Zinkung sind Zinken und Schwalben auf beiden Außenflächen der Ecke zu sehen, und die Hirnholzflächen beider Bretter liegen frei. Sie ist die direkteste Form der Schwalbenschwanzzinkung und trägt am meisten, weil beide Teile über die volle Brettdicke ineinandergreifen. Typische Orte sind Korpusecken, Truhen, Werkzeugkisten und das Hinterstück eines Schubkastens, also überall dort, wo die Ecke nicht versteckt werden muss oder ihre Machart sogar zeigen soll.

Die Arbeitsfolge von Hand ist überschaubar. Zuerst wird die Holzdicke mit dem Streichmaß an den Enden beider Bretter angerissen, dann folgt die Einteilung der Schwalben. Gesägt wird immer auf der Abfallseite des Risses, damit die Linie selbst stehen bleibt; den Abfall zwischen den Schwalben stemmt man mit dem Stechbeitel von beiden Seiten bis zur Mitte der Holzdicke aus. Viele Anleitungen fertigen zuerst das Schwalbenstück und benutzen es dann als Schablone, um die Zinken auf das Gegenstück zu übertragen. Welche Sägen und Beitel für diese Arbeit taugen und warum ihre Schneide über die Passung entscheidet, beschreibt das Dossier Werkzeug.

Wer offen zinkt, zeigt seine Arbeit. Jede Fuge ist von zwei Seiten sichtbar, jede Abweichung vom Riss auch. Gerade das macht die offene Zinkung zur klassischen Übungsverbindung: Sie verzeiht wenig, lehrt aber alles, was die anspruchsvolleren Formen verlangen.

Halbverdeckt und verdeckt: was die Front verbirgt

Die halbverdeckte Zinkung zeigt die Schwalben nur auf einer Seite der Ecke. Das Zinkenstück wird dabei nicht durchgesägt: Die Aussparungen für die Schwalben enden vor seiner Außenfläche, sodass die Front glatt und geschlossen bleibt. Damit hinter diesen Aussparungen genug Holz stehen bleibt, ist das Vorderstück deutlich dicker als die Seiten. Das ist die klassische Verbindung für Schubkastenfronten.

Am Schubkasten zeigt sich auch, warum die Richtung der Schwalben nicht beliebig ist. Die Schwalben sitzen an den Seitenteilen, die Zinken am Vorderstück. Zieht man den Schubkasten an der Front heraus, wirkt der Zug genau gegen die schrägen Flanken, und die Ecke verriegelt sich, statt sich zu öffnen. Traditionell gezinkte Schubkästen sind deshalb vorn und hinten gezinkt, vorn halbverdeckt, hinten meist offen.

Die verdeckte Zinkung geht einen Schritt weiter: Zinken und Schwalben liegen vollständig im Inneren, außen bleibt lediglich ein schmaler Streifen Hirnholz an der Kante sichtbar. Erst die verdeckte Zinkung mit Gehrung verbirgt auch diesen Streifen, weil die Außenkanten beider Bretter auf Gehrung zusammentreffen. Von außen sieht die Ecke dann aus wie eine einfache Gehrungsfuge, innen hält sie wie eine Zinkung. Unter den gezinkten Ecken ist sie die aufwendigste, weil zur Zinkung noch eine saubere Gehrung kommt, die keinen Spalt verzeiht.

Wie schräg müssen die Schwalben sein?

Die Neigung der Schwalbenflanken wird als Verhältnis angegeben. Üblich sind 1:6 für Weichholz und 1:8 für Hartholz, also eine Einheit seitlicher Versatz auf sechs oder acht Einheiten Länge. Das entspricht rund 9,5 und 7,1 Grad. Weiches Holz gibt unter Druck stärker nach und braucht deshalb die kräftigere Schräge, damit die Verriegelung greift. Im harten Holz genügt die flachere Neigung, und sie hat einen Vorteil: Je steiler die Flanken, desto spitzer laufen die Ecken der Schwalben aus, und dort bleibt kurzfaseriges Holz stehen, das beim Fügen abplatzen kann.

In der Praxis stellt man die Schmiege einmal ein und überträgt den Winkel auf alle Flanken. Dafür reißt man auf einem Reststück eine Strecke von 80 Millimetern an und setzt am Ende 10 Millimeter seitlich ab: Die Verbindungslinie ergibt die Neigung 1:8. Für 1:6 sind es 60 zu 10 Millimeter.

Gelegentlich ist mit einer schrägen Zinkung auch etwas anderes gemeint, nämlich eine Ecke, an der die Wände selbst geneigt sind, wie bei einem nach oben offenen, trichterförmigen Kasten. Man spricht dann von einer Trichterzinkung. Hier treffen zwei geneigte Bretter aufeinander, die Stirnseiten sind schräg geschnitten, und Streichmaß und Anschlagwinkel greifen nur noch bedingt. Der Anriss wird mit der Schmiege und oft mit einer eigens gebauten Schablone gemacht. Die Trichterzinkung gilt als eine der anspruchsvollsten Aufgaben der Handzinkung.

Die Zinkenformel: wie viele Schwalben passen auf ein Brett?

Eine Norm für die Teilung einer Zinkung gibt es nicht. Verbreitet ist in Berufsschule und Werkstatt eine Faustregel, die hier Zinkenformel genannt wird: Die Holzbreite, geteilt durch das Anderthalbfache der Holzdicke, ergibt die Zahl der Schwalben; im Zweifel wird eher abgerundet. Anschließend wird die Brettbreite in gleiche Einheiten geteilt. Jede Schwalbe erhält zwei Einheiten, jeder Zinken eine, und weil an beiden Rändern ein Zinken sitzt, gibt es immer einen Zinken mehr als Schwalben. Die Zahl der Einheiten ist also dreimal die Zahl der Schwalben plus eins.

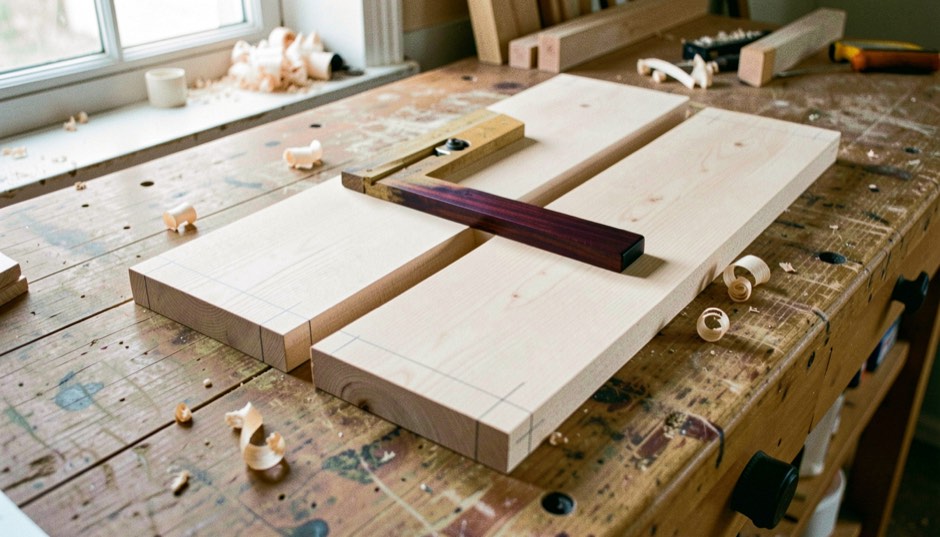

Die Einheiten lassen sich ohne Rechnen abtragen. Bei einem Brett von 150 Millimetern Breite und 16 Einheiten legt man einen Maßstab schräg über das Brett, bis die Null und die 16-Zentimeter-Marke genau auf den beiden Kanten liegen, und markiert jeden Zentimeter. Die Punkte teilen die Breite in sechzehn gleiche Teile, die man mit dem Anschlagwinkel auf die Hilfslinie überträgt.

Für die Fingerzinkung mit geraden Zinken gilt eine eigene Regel: Holzbreite geteilt durch Holzdicke, das Ergebnis aufgerundet auf eine ganze, ungerade Zahl. Ein Brett von 150 Millimetern Breite und 19 Millimetern Dicke ergibt 7,9, also neun Teile von je rund 16,7 Millimetern. Ein einzelner Zinken sollte nicht breiter sein als die Holzdicke.

Beide Formeln liefern einen Ausgangspunkt, kein Gesetz. Handgeschnittene Zinkungen arbeiten oft bewusst mit schmalen Zinken und breiten Schwalben, und genau daran erkennt man sie: Fräsgeräte mit festem Abstand erzeugen dagegen Zinken und Schwalben in immer gleicher Größe, die Kenner auf den ersten Blick als Maschinenzinkung lesen.

Fingerzinken, Keilzinken, Verzinkung: drei Wörter, drei Dinge

Die Fingerzinkung ist eine Eckverbindung mit geraden, gleich breiten Zinken. Weil die Flanken parallel laufen, verriegelt sie nichts; sie hält über die vielen Leimflächen und muss deshalb verleimt werden. Verleimt ist sie sehr belastbar, und mit dem Fräsgerät ist sie schnell hergestellt, was sie im Kasten- und Schubkastenbau beliebt macht.

Die Keilzinkung ist keine Eckverbindung, sondern eine Längsverbindung. Zwei Hölzer stoßen mit keilförmigen, gleich geteilten Zinken stirnseitig aneinander und werden verleimt. So entstehen aus kurzen Stücken lange Bauteile, und Fehlstellen wie große Äste oder Risse lassen sich vorher herausschneiden. Bei tragenden Bauteilen sind die Zinken üblicherweise zehn bis zwanzig Millimeter lang, bei nicht tragenden oft noch kürzer. Keilgezinkt werden Konstruktionsvollholz, Brettschichtholz und Brettsperrholz, aber auch Fensterkanteln, Treppenstufen, Arbeitsplatten und Möbelplatten. Für keilgezinktes Vollholz in tragenden Bauteilen gilt die europäische Produktnorm DIN EN 15497, in Deutschland ergänzt durch die Anwendungsnorm DIN 20000-7; durch die Keilzinkung ist Konstruktionsvollholz in der Länge nicht mehr an das Rohholz gebunden, wie die Übersicht von Baunetz Wissen zu Vollholz und KVH zusammenfasst.

Wer schließlich nach einer Verzinkung von Holz sucht, meint fast immer die Zinkung. Verzinkung bezeichnet sonst einen Korrosionsschutz aus Zink für Stahl, wie man ihn von feuerverzinkten Schrauben, Winkeln und Beschlägen kennt. Mit der Holzverbindung hat sie nur die Silbe gemeinsam.

Von Hand oder mit der Maschine: was sich lohnt

Für eine Zinkung von Hand braucht es wenig, aber gutes Werkzeug: Streichmaß, Anschlagwinkel, Schmiege, eine Feinsäge oder Japansäge mit schmalem Blatt, Stechbeitel in passenden Breiten und einen Klüpfel. Die ersten Ecken sägt man am besten an Reststücken aus derselben Holzart, denn jedes Holz verhält sich beim Stemmen anders. Die Maschine lohnt sich, wenn viele gleiche Ecken anfallen. Ein Zinkenfräsgerät mit Oberfräse arbeitet schnell und wiederholbar; Schablonen mit verstellbaren Abständen erlauben eine Teilung, die einer Handzinkung nahekommt.

Gleich, wie die Ecke entsteht, wirkt sie nie allein. Wo die Zinkung im Korpus ihren Platz hat und warum ein Schrank seine Steifigkeit aus den Ecken bezieht, erklärt das Dossier Möbelbau. In einem Kasten mit vier gezinkten Ecken sichern sich die Verbindungen gegenseitig, verleimt wird trotzdem fast immer, damit nichts klappert und die Fugen geschlossen bleiben.

Häufige Fragen zur Zinkung

Welche Zinkung hält am meisten?

Die offene Schwalbenschwanzzinkung gilt als die belastbarste Eckverbindung, weil beide Bretter über die volle Dicke ineinandergreifen und die schrägen Flanken die Ecke formschlüssig verriegeln. Eine verleimte Fingerzinkung ist ebenfalls sehr fest, hält ohne Leim aber nicht.

Muss eine Schwalbenschwanzzinkung verleimt werden?

Die Schwalben verriegeln die Ecke in einer Richtung auch ohne Leim; quer zur Brettfläche, in der Richtung, in der sie gefügt wurde, ließe sie sich wieder lösen. In einem Kasten halten sich die vier Ecken gegenseitig. Verleimt wird dennoch fast immer, damit die Fugen dauerhaft geschlossen bleiben.

Was ist der Unterschied zwischen Zinkung und Keilzinkung?

Die Zinkung verbindet zwei Bretter an der Ecke, meist im rechten Winkel. Die Keilzinkung verlängert Holz: Sie verbindet zwei Hölzer stirnseitig in Längsrichtung mit kurzen, keilförmigen Zinken und wird verleimt. Für tragendes keilgezinktes Vollholz gilt DIN EN 15497.
